Redis Cluster On Kubernetes

Redis Cluster를 Kubernetes 환경에 배포하기 위해선, StatusfulSets과 PersistentVolumes 의 조합이 필요합니다.

추가로, kubernetes cluster에서 활용하려면, Service 까지 필요합니다.

• Redis Kubernetes 컨테이너 환경 구성
  • Redis Service
  • Redis ConfigMap
  • Redis StatusfulSets
  • Redis PersistentVolumes
• Redis Cluster 구성
  • Redis Cluster 상태 확인

---

[Service 배포]

$ kubectl apply -f redis-svc.yaml

service/redis-cluster created

redis-svc.yaml

apiVersion: v1 kind: Service metadata:   name: redis-cluster   namespace: myspace   labels:     app: redis-cluster spec:   type: ClusterIP   ports:   - port: 6379     targetPort: 6379     name: client   - port: 16379     targetPort: 16379     name: gossip   clusterIP: None   selector:     app: redis-cluster



[Configmap 배포]

Redis-configmap.yaml

apiVersion: v1 kind: ConfigMap metadata:   name: redis-cluster   namespace: myspace   labels:     app: redis-cluster data:   update-node.sh: |     #!/bin/sh     REDIS_NODES="/data/nodes.conf"     sed -i -e "/myself/ s/[0-9]\{1,3\}\.[0-9]\{1,3\}\.[0-9]\{1,3\}\.[0-9]\{1,3\}/${POD_IP}/" ${REDIS_NODES}     exec "$@"   redis.conf: |+     cluster-enabled yes     cluster-require-full-coverage no     cluster-node-timeout 15000     cluster-config-file /data/nodes.conf     cluster-migration-barrier 1     appendonly no     protected-mode no     requirepass DEFAULT-PASSWORD     masterauth DEFAULT-PASSWORD     maxmemory 1gb     maxmemory-policy allkeys-lru

Cluster-enabled : yes로 하면 cluster mode로 시작. No로 하면 standalone mode로 시작

Cluster-config-file /data/nodes.conf : nodes.conf 파일은 클러스터의 상태를 기록하는 바이너리 파일이다. 클러스터의 상태가 변경될때 마다 상태를 기록한다.

Cluster-node-timeout 15000 : 레디스 노드가 다운되었는지 판단하는 시간

Appendonly는 클러스터와 직접적인 연관이 있는 파라미터는 아니지만, 다운되었던 마스터 노드 재시작시, appendonly 파일에 가장 최근까지 데이터가 있으므로, 클러스터 운영시에는 yes를 권장한다.



[StatusFulSets 배포]

Redis-sts.yaml

apiVersion: apps/v1 kind: StatefulSet metadata:   name: redis-cluster   namespace: myspace   labels:     app: redis-cluster spec:   serviceName: redis-cluster   replicas: 6   selector:     matchLabels:       app: redis-cluster   template:     metadata:       labels:         app: redis-cluster     spec:       containers:       - name: redis         image: repository/redis:5.0.5-alpine3.9         resources:           requests:             cpu: 100m             memory: 100Mi           limits:             cpu: 1000m             memory: 1Gi         ports:         - containerPort: 6379           name: client         - containerPort: 16379           name: gossip         command: ["/conf/fix-ip.sh", "redis-server", "/conf/redis.conf"]         readinessProbe:           exec:             command:             - sh             - -c             - "redis-cli -h $(hostname) -a ${REDIS_PASSWORD} ping"           initialDelaySeconds: 15           timeoutSeconds: 5         livenessProbe:           exec:             command:             - sh             - -c             - "redis-cli -h $(hostname) -a ${REDIS_PASSWORD} ping"           initialDelaySeconds: 20           periodSeconds: 3         env:         - name: POD_IP           valueFrom:             fieldRef:               fieldPath: status.podIP         - name: REDIS_PASSWORD           value: password         volumeMounts:         - name: conf           mountPath: /conf           readOnly: false         - name: data           mountPath: /data           readOnly: false         - name: tz-config           mountPath: /etc/localtime       volumes:       - name: conf         configMap:           name: redis-cluster           defaultMode: 0755       - name: tz-config         hostPath:           path: /etc/localtime   volumeClaimTemplates:   - metadata:       name: data       labels:         name: redis-cluster     spec:       accessModes: [ "ReadWriteOnce" ]       resources:         requests:           storage: 3Gi       storageClassName: kuber-storage



[Redis-cluster ip제대로 가지고 오는지 확인.]

$ kubectl get pods -n myspace -l app=redis-cluster -o jsonpath='{range.items[*]}{.status.podIP}{":6379 "}{end}'

---

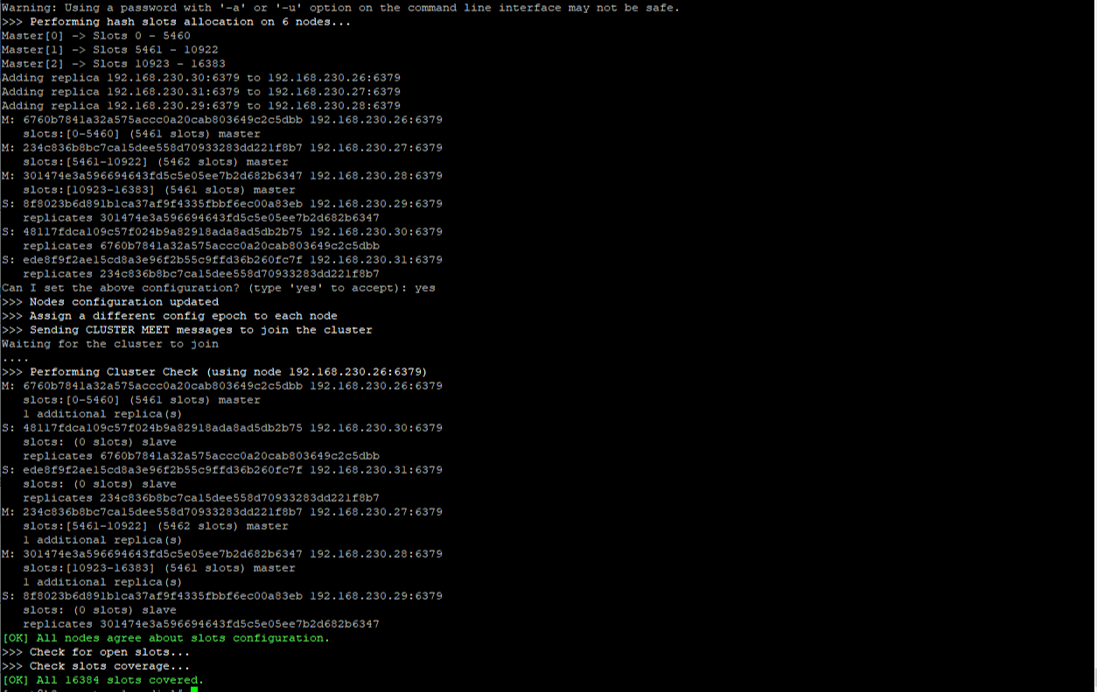

[Redis-Cluster 구성 설정]



$ kubectl exec -it redis-cluster-0 -n myspace -- redis-cli -a "password" --cluster create --cluster-replicas 1 $(kubectl get pods -n myspace -l app=redis-cluster -o jsonpath='{range.items[*]}{.status.podIP}{":6379 "}{end}')



Redis 클러스터 구성 완료





[Redis 클러스터 상태 확인]

Redis-cluster-0 POD에서 확인

cluster info
cluster node

정상 확인





참조 : https://www.suse.com/c/rancher_blog/deploying-redis-cluster-on-top-of-kubernetes/
